Los discos de ruptura y las válvulas de seguridad se pueden combinar en dos configuraciones diferentes. El disco de rupura puede ser instalado bajo la válvula de seguridad o los dos sistemas de alivio de presión pueden ser instalados uno al lado del otro. Si los sistemas son instalados uno al lado del otro, la presión de respuesta del disc ode ruptura debe ser mayor que la de la válvula de seguridad. Si el aumento en presión es tan grande y rápido que la válvula de seguridad no puede responder suficientemente rápido o falla al abrir, el disco de ruptura funciona como un confiable sistema de respaldo para aliviar presión. Si el disco de ruptura es instalado bajo la válvula de alivio puede desempeñar unas cuantas funciones:
Mejor Hermeticidad a las fugas
Incluso si su proceso no involucra fluidos tóxicos o fluidos muy costosos, los equipos de seguridad deberían, idealmente, ser capaces operar libres de fugas sobre extensos períodos de tiempo. Las válvulas de seguridad tienden a fugar más después que han sido accionadas por primera vez. Sin embargo, un disco de ruptura REMBE posicionado aguas arriba de la válvula de seguridad asegura un perfecto sello hermético que además le ahorrará dinero. Después de todo, es más barato y fácil reemplazar un disco de ruptura que una válvula de seguridad.
Protección contra fluidos "desafiantes"
Todos los operadores que han estado en esta posición conocen el problema: La confiabilidad y funcionalidad de algunos equipos de seguridad están afectados en mayor o menor grado por los fluidos viscosos, polimerizantes, adhesivos o corrosivos del proceso. Esto también aplica a las válvulas de seguridad / alivio. Si el asiento de la válvula está pegajoso, ya no será posible garantizar la presión de respuesta definida. Esto plantea un riesgo incluso antes de la primera vez que la válvula sea accionada, lo que obliga a procedimientos de inspección y limpieza para garantizar que, en caso de emergencia, la válvula de seguridad / alivio responda a la presión especificada. Un disco de ruptura REMBE instalado aguas arriba protege a la válvula de alivio contra adhesiones y aglomeramiento. Los discos de ruptura de acción inversa como el KUB® tienen una superficie metálica lisa en el lado que da al proceso, lo cual previene la acumulación de depósitos. Los puntos de ruptura están aislados del proceso, lo que asegura que la presión de respuesta específica se mantenga en todo momento, eliminando respuestas tardías.
Pruebas in-situ de válvulas de seguridad
Normalmente, las válvulas de alivio deben ser removidas para probar si están funcionando de forma correcta, un procedimiento demorado y costoso. Sin embargo, en combinación con los discos de ruptura REMBE, las válvulas de seguridad se pueden probar de forma segura sin sacarlas del proceso. Para hacer esto, se presuriza el espacio entre el disco de ruptura y la válvula de seguridad. Como los KUB® tienen una resistencia a la contrapresión del 135%, el disco de ruptura permanece sin ningún daño mientras la válvula de seguridad es revisada. Si regulaciones del proceso o del lugar aún así requieren que la válvula sea removida para inspección, el disco de ruptura puede ser dejado en posición en una conexión separada de flange de forma que cierre la apertura mientras este trabajo de inspección es llevado a cabo en la válvula.

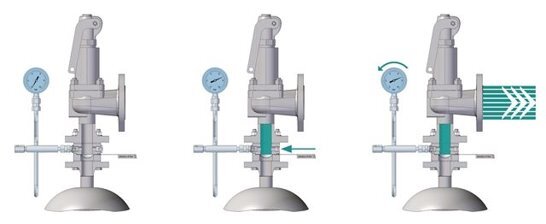

Prueba in-situ: El espacio entre el disco de ruptura y la válvula de seguridad es presurizado para probar si la válvula funciona de forma correcta
