Los procesos automatizados utilizan sistemas de señalización inteligente para mantenerle informado en todo momento sobre el estado de toda su planta y las averías que puedan surgir. Incluso se pueden instalar dispositivos de señalización de discos de ruptura que ya hayan sido instalados. Para evaluar las señales le ofrecemos un amplificador de conmutación aislante con salida de relé, que garantiza un circuito de reposo intrínsecamente seguro. El contacto de relé libre de potencial se utiliza para el apagado seguro del sistema o para generar alarmas.
 |
Unidad de señalización SK, SR
Utiliza el principio de corriente de circuito cerrado.
Durante el proceso de fabricación se integra un cable de señalización en el disco de ruptura para crear una unidad altamente confiable. Cuando se abre el disco de ruptura, el circuito del cable de señalización se rompe y se envía la señal correspondiente al sistema de control de procesos. SR: Como ayuda para la instalación, el dispositivo de señalización SK se puede complementar con un anillo distanciador adicional y un prensaestopas. |
 |

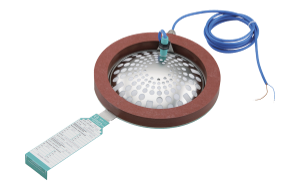

Unidad de señalización SKK, SGK
Utiliza el principio de corriente de circuito cerrado.
La señalización integral adherida con adhesivo elimina la necesidad de múltiples sitios de instalación. No existen requisitos adicionales en cuanto a hermeismo o altura de instalación de la unidad de ruptura. |
 |
Unidad de señalización SNR
Con interruptor de proximidad, para discos de ruptura bidireccionales
SNR ha sido desarrollado especialmente para discos de ruptura bidireccionales. El SNR utiliza un interruptor de proximidad que ofrece monitoreo inductivo e intrínsecamente seguro de acuerdo con NAMUR (EN 60947-5-6) para cumplir con los más altos estándares de seguridad. |
 |
Unidad de señalización BIRD
Contiene una barra cerámica con conductores eléctricos integrados, también para altas temperaturas.
La versión estándar de la unidad BIRD puede soportar temperaturas de hasta 150 °C (302 °F). También está disponible una versión para altas temperaturas, resistente hasta 400 °C (752 °F). El dispositivo se monta mediante un ángulo y un marco de montaje de acero inoxidable. |
 |
Unidad de señalización SLL
Transmite rayos infrarrojos mediante fibras ópticas.
Estos impactan en el reflector de un disco de ruptura y son registrados por el receptor SLL. Tanto el transmisor como el receptor están integrados en el cabezal del sensor SLL. Cuando se abre el disco de ruptura, se rompe la reflexión y se transmite una señal desde el receptor SLL al sistema de control de procesos conectado. |
 |

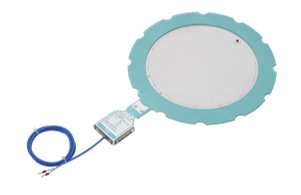

Unidad de señalización SB, SB-S, SBK-S
Utiliza el principio de corriente de circuito cerrado, también disponible sin orificio de alivio para controlar fugas
La membrana de señalización se monta directamente entre las bridas en el lado de ventilación del disco de ruptura. Cuando el disco de ruptura se rompe, la presión del medio del proceso de descarga destruye la membrana SB-S y se rompe el circuito intrínsecamente seguro. Esto envía un mensaje de error al sistema de control de procesos. |
 |
Unidad de señalización FOS
Con membrana de rotura de fibra óptica
La membrana de ruptura de fibra óptica FOS se utiliza para monitorear fugas y la respuesta de los discos de ruptura en condiciones altamente corrosivas y en áreas peligrosas donde las conexiones eléctricas no son posibles. El elemento de señalización no conduce corriente y está compuesto por una fibra de vidrio con un espesor inferior a 250 μm. Cuando se abre el disco de ruptura, el circuito de fibra óptica se rompe y el circuito se rompe. La unidad de evaluación situada detrás transmite una señal que puede utilizarse para activar alarmas ópticas o acústicas y para detener la instalación. |
 |
Unidad de señalización NIMU
NIMU (Unidad de Monitoreo No Invasivo) es un sistema de monitoreo reutilizable,
que informa al operador tan pronto a medida que el disco de ruptura responde a una situación de sobrepresión o vacío. La unidad se instala en una toma ciega en la sección de salida de la ruptura portadiscos. Esto aísla completamente NIMU del proceso y previene posibles fugas. Después de que se haya abierto un disco de ruptura, sólo se debe reemplazar el propio disco de ruptura. Esto reduce el tiempo de inactividad de la producción y reducir al mínimo los costes asociados. NIMU es basado en pruebas probadas, intrínsecamente tecnología de circuito cerrado segura y es Por lo tanto, es fácil de integrar en el proceso. sistemas de control. |
