SISTEMA DE SEGUIMIENTO DE PIGS
El seguimiento de pigs es un método para verificar la ubicación o el movimiento de los pigs a través de la tubería. El seguimiento del movimiento reduce el área de búsqueda en caso de que un pig se pierda o se atasque. Esto es muy beneficioso en tuberías que no se limpian con pigs de forma rutinaria y, especialmente, en tuberías que nunca se han limpiado con pigs.

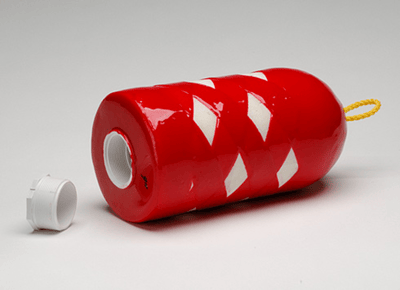

El sistema de seguimiento de pigs consta de un transmisor y un receptor de seguimiento de pigs (PTR). El transmisor se inserta y se fija en el pig antes de su lanzamiento. Los pigs Polly, Turbo y Mandrel pueden adaptarse para alojar el transmisor del tamaño adecuado. El transmisor utiliza señales de baja frecuencia para penetrar las paredes de la tubería. Cuando el PTR capta estas señales, emite una notificación sonora y visual.
El método estándar para utilizar el sistema de seguimiento de pigs consiste en establecer estaciones y desplazarse por la tubería de forma secuencial, lo que reduce el área de búsqueda en caso de que el pig no llegue a la segunda estación.
Modelo 1 con transmisor PT 101
Recomendado para la mayoría de tuberías de 4" a 6" con curvas de 3D o mayores. La unidad mide 4,188" de largo, tiene un diámetro de 1,000" y ofrece hasta 60 horas de transmisión de señal.
Modelo 2 con transmisor PT 107
Recomendado para la mayoría de tuberías de 6" a 8" con curvas de 3D o mayores. La unidad mide 6,313" de largo, tiene un diámetro de 1,250" y ofrece hasta 60 horas de transmisión de señal.
Modelo 4 con transmisor PT 275
Recomendado para la mayoría de tuberías de 10" o más con curvas de 3D o mayores. La unidad mide 7,500" de largo, tiene un diámetro de 3,00" y ofrece hasta 200 horas de transmisión de señal.
Modelo 12 con transmisor PT 750
Recomendado para la mayoría de tuberías de 12" o más con curvas de 3D o mayores. La unidad mide 13,875" de largo, tiene un diámetro de 3,563" y ofrece hasta 500 horas de transmisión de señal.
